項   目

主要性能參數

車   型

東風多利卡

整車型號

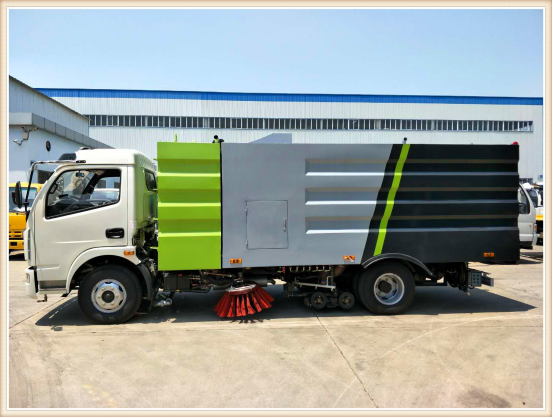

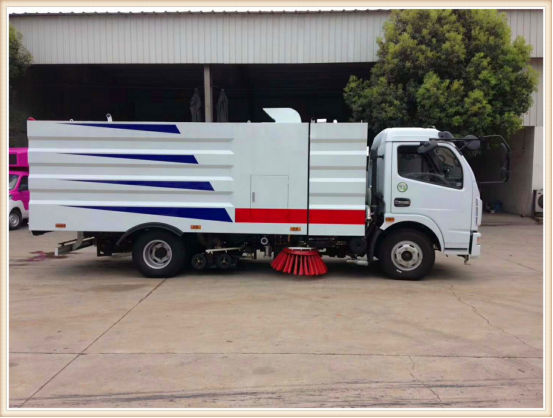

CLW5110TXSD5型洗掃車

底盤型號、類別、生產企業

EQ1110SJ8BDC 二類

東風汽車股份有限公司

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發

動

機

主機

底盤發動機型號及生產企業

CY4SK251

東風朝陽朝柴動力有限公司

功率

115

馬力

150

排量

3856

副機

清掃發動機型號及生產企業

B140東風康明斯股份有限公司

功率

102

馬力

140

排量

3200

燃油種類

0號輕柴油(與底盤共用柴油箱)

車輛

基本

參數

外形尺寸(長X寬X高)mm

7000*2200*2700

軸距

3800

輪胎

245/70R19.5

輪胎數量

7(含1備胎)

輪距

前輪

1745

后輪

1620

額定乘員

3人

前懸/后懸

1130/2070,1150

接近角

21°

離去角

11°

離地高度

320

額定載質量

4850

整備質量

6405

最大總質量

11450

專用性能參數

垃圾箱容積( m³ )

                     4（不銹鋼材質）

清水箱容積( m³ )

                     4（不銹鋼材質）

清掃寬度

2800-3200

清掃作業速度(km/h)

3-15

保潔作業速度(km/h)

15-20

最大清掃能力(m²/h)

48000

抽吸能力

密度(g/cm³)

2.0

質量

1.5

抽吸粒度

≥100

垃圾廂傾卸角

≥45°

清掃效率

≥96%

作業噪聲

< 88 符合GB7258規定

行駛性能參數

驅動型式

4×2后軸驅動

懸架型式

鋼板彈簧

鋼板彈簧片數(前/后)

8/10+7

制動型式

雙回路氣壓制動、鼓式

制動距離(滿載30km/h)

≤10m

最高車速(km/h)

99

最小轉彎半徑

8

最大爬坡度

≥30％

離合器系統

單片干式膜片彈簧離合器，液壓操縱

變速器系統

機械式5檔變速器，帶同步器，手動

發動機耗油量

行駛(L/100km)

作業(L/h)

作業(L/10000m²)

≤12

≤6

≤3

降塵系統

噴水形式

低壓霧狀

主要元件組成

德國進口高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等

高壓水泵

SYLT雙耀

安裝位置

清掃降塵

左右前掃盤

吸塵降塵

吸盤吸風口內

控制型式

電子控制，一鍵操作

液壓系統

型式

開放式，電動控制集中操縱

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等

擺線馬達

日本三洋

齒輪油泵

長源機械

液壓油缸

匯博液壓油缸

液壓缸密封件

臺灣鼎基

液壓油管

廣州天河

電磁閥組

海普瑞斯（中意合資）

防震壓力表

德國 IMT

回油過濾器

上海索菲瑪

系統溢流壓力

Mpa

10-12

液壓油箱容積

L

≥60

電器系統

系統組成

由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。

底盤車系統電壓(V)

24

工作裝置系統電壓(V)

12

電控箱面板組成

副機轉速表、副機水溫表、機油溫度報警裝置、各種操作控制開關

控制開關

上海施耐德(中法合資)

可編程序邏輯控制器

 歐姆龍

斷路器

德國海格

蓄電池型號

12V-70A.H (2只并聯)

風機系統

型式

專用高壓離心風機

品牌

洛陽北坡風機

額定工作轉速

r/min

2700

傳動型式

副發動機、離合器、帶齒耐高溫A帶傳動(4根)

風機皮帶

浙江三力士

自動離合器

離心式，進口材質，質保兩年，使用壽命可達2萬工作小時

風量(m³/h)

5000 ~ 7800

清掃系統

型式

在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。

主要元件組成

掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等

掃刷撐開直徑

mm

φ800-900

掃盤馬達轉速

r/min

140

掃盤數量

2

單個掃盤配刷數量

22

掃盤傾角調整

前掃盤

前傾5°~15°  外傾5°~10°

后掃盤

前傾5°~10°  內傾5°~10°

吸嘴裝置

型   式

吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸控制雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。

吸管直徑

mm

φ180

吸管品牌

德國NORRES

行走輪軸承

瑞典SKF(斯凱弗)

行走輪耐磨外圈

瑞典Stellana

工作狀態吸嘴邊剛性部份

離地間隙

5～8

吸嘴吸管風速(m/s)

50 ～ 65

吸嘴負壓(mmH₂O)

380

其它配置

報警系統

倒車語音報警系統

副操作系統

尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。

手動泵應急舉升系統

如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。
